Устройство сливное УС

ОКПД2 28.99.39.190 ОКП 36 8965

Устройство сливное предназначено для слива бензина и дизельного топлива в резервуар АЗС.

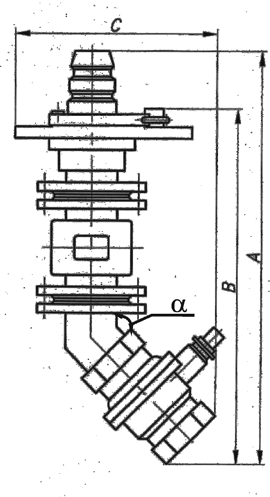

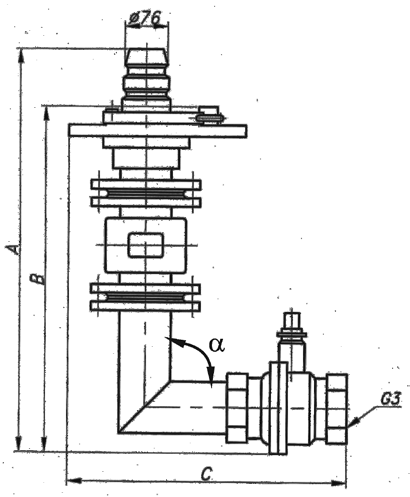

Устройство состоит из муфты сливной МС, огнепреградителя с легкосъемной кассетой ОПН, крана шарового и соединительных патрубков. Устройство изготавливается в двух исполнениях, отличающихся друг от друга углом патрубка a: 1 исп. α = 90°, 2 исп. α = 135°.
Корпус огнепреградителя, входящего в состав устройства, также имеет два исполнения: А – корпус из алюминиевого сплава, С – корпус из углеродистой стали
Устройство сливное выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
По заявке заказчика в УС-80 возможно применение крана с фланцем

Пример условного обозначение при заказе

УС-80-1121-А/Д1-УХЛ1 ТУ 3689-051-00217633-2006, где, где:
УС – устройство сливное;
80 – номинальный диаметр DN;
1 – угол патрубка трубопровода α = 90°;
1 – запорный кран – кран шаровой муфтовый;
2 – материальное исполнение корпуса запорного органа углеродистая сталь;
1 – огнепреградитель с легкосъёмной кассетой (ОПН);
А – материальное исполнение корпуса огнепреградителя и сливной муфты алюминиевого сплава;
Д1 – материальное исполнение трубопроводов сталь 09Г2С;
УХЛ1 – умеренный и холодный климат категории размещения 1.

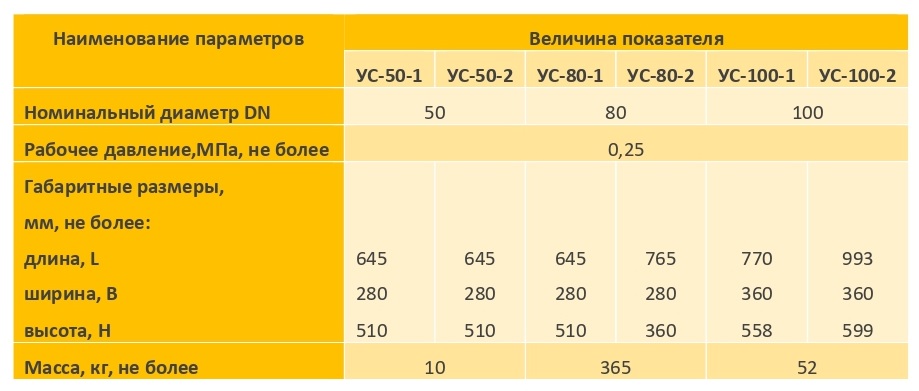

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Если у Вас остались вопросы, заполните Форму обратной связи или свяжитесь с нами любым, удобным Вам способом

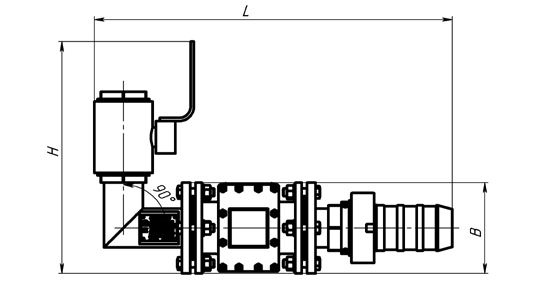

Габаритные и установочные размеры УС-50-1121

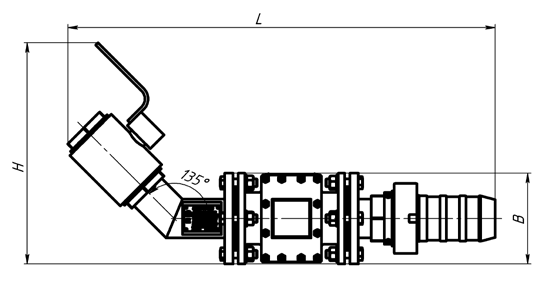

Габаритные и установочные размеры УС-50-2121

Габаритные и установочные размеры УС-80-1121

Габаритные и установочные размеры УС-80-2121

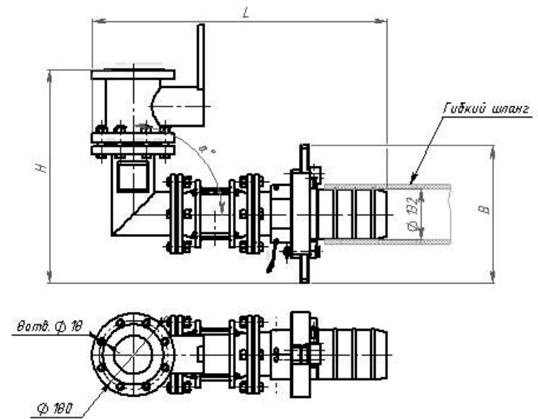

Габаритные и установочные размеры УС-100-1121

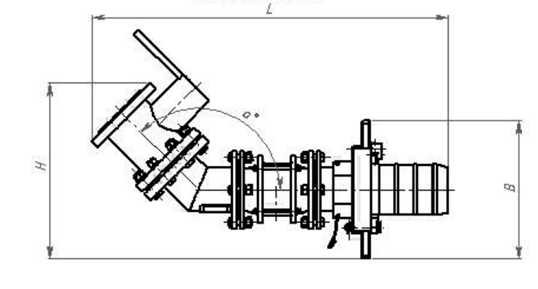

Габаритные и установочные размеры УС-100-2121
